在光伏系統中，交流電纜的溫度因線路安裝環境的不同而不同。逆變器和并聯節點之間的距離不同，導致電纜兩端的電壓降不同。溫度和電壓降都會影響系統的損耗。因此，合理設計逆變器輸出電流的線徑顯得很有必要。結合各方面的因素，乐天堂官网一方面要降低光伏電站的初投資，另一方面還要降低系統的線路耗損。
在電纜設計方案和挑選中，技術上，電纜的額定載流量、工作電壓、溫度等技術參數是考慮的重點；在安裝中，直徑、彎曲半徑、防火安全等因素是考慮的重點；而在計算造價的時候呢，毫無疑問，價格仍舊是考慮的重點。
一、逆變器輸出電流和電纜載流量要一致

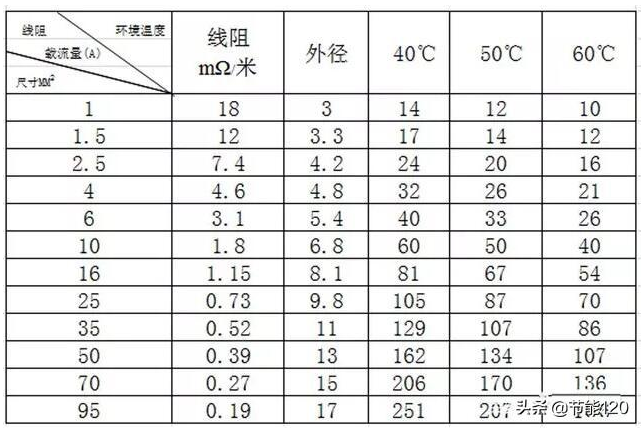

功率是逆變器輸出電流的決定因素，單相逆變器電流＝功率/230，三相逆變器電流＝功率/（400*1.732），有的逆變器還可以1.1倍過載，參考下
圖：
電纜載流量由原材料、電纜線直徑和溫度決策。有二種電纜線，銅線和鋁線電纜，出于安全性考慮，提議逆變器輸出交流電纜線應用銅線。單相線一般選BVR軟線，聚氯乙烯緣，銅芯（軟）布電線電壓等為300/500V，三相選450/750電壓（或者0.6kV/1kV)等的YJV、YJLV輻照交聯聚乙烯緣聚氯乙烯護套電力電纜，導線的截流量和溫度之間的關系，如果環境溫度高于35℃，溫度每增加5℃時，允許電流應減小10%左右；如果周圍環境溫度低于35℃，溫度每降低5℃時，允許電流可增加10%左右，一般情況下，電纜如果安裝在室內通風的地方，高環境溫度40度以下，如果安裝在室外有陽光曬到的地方，高環境溫度有可能到50度。
二、電纜的經濟性設計
在某些地方,逆變器遠離電網連接點,雖然電纜可以滿足負載流的要求,但由于電纜長,線損比較大。殊不知，電纜線的價錢和逆變器溝通交流輸出密封性接線端子的直徑也應考慮到以內。

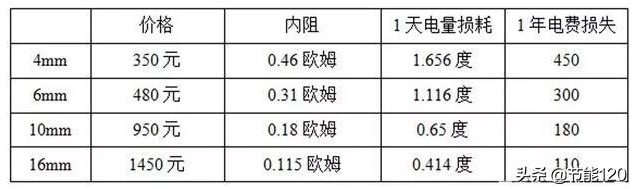

比如,在20KW的發電廠中,從逆變電源到串聯點的三根電纜線的總長為一百米,均值日照時數為每天4鐘頭。輸出電流為32A。輸出電纜能夠是4mm、6mm、10mm和16mm。4平方米電纜線總電阻為0.46歐姆，價格行情為3.5元/m，6平方米電纜線總電阻為0.31歐姆，市場價格為4.8元/m；10平方電纜線總電阻為0.18歐姆，價格行情為9.5元/m；16平方米電纜線總電阻為0.115歐姆，市場價是13.5元/米。
選用4平方電纜，一天的損耗為I2Rt=（302*0.46*4）/1000=1.656度，一年約600度電，按每度電成本0.75元算，一年損失450元；
選用6平方電纜，一天的損耗為I2Rt=（302*0.31*4）/1000=1.116度，一年約400度電，按每度電成本0.75元算，一年損失300元；
選用10平方電纜，一天的損耗為I2Rt=（302*0.18*4）/1000=0.65度，一年約240度電，按每度電成本0.75元算，一年損失180元；
選用16平方電纜，一天的損耗為I2Rt=（302*0.115*4）/1000=0.414度，一年約150度電，按每度電成本0.75元算，一年損失110元。
